実際の納品実績から受付カウンターの参考図面を作成

店舗内の造作家具として使用される事が多い受付カウンター

受付カウンターで使用される事の多い上吊式（ハンガータイプ）EPシリーズはどのように納めたらいいのか？という問い合わせを頂く事があります。ここではそんな方（ピンポイント）にご紹介したいと思います。

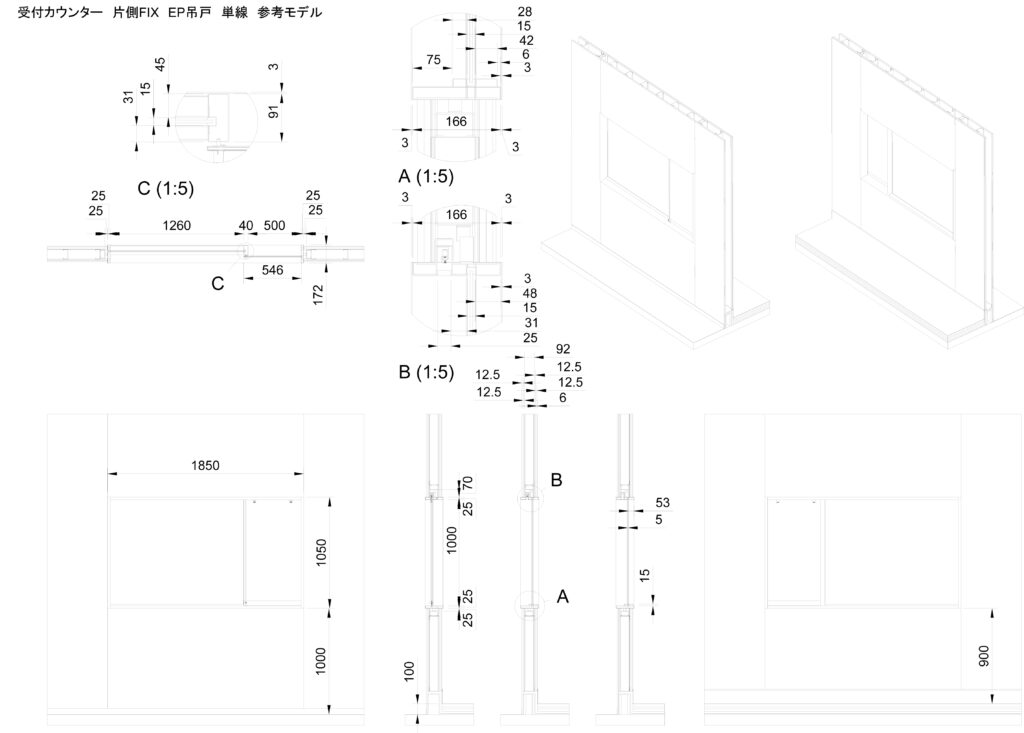

実際の図面を基に参考図面を作成しました。

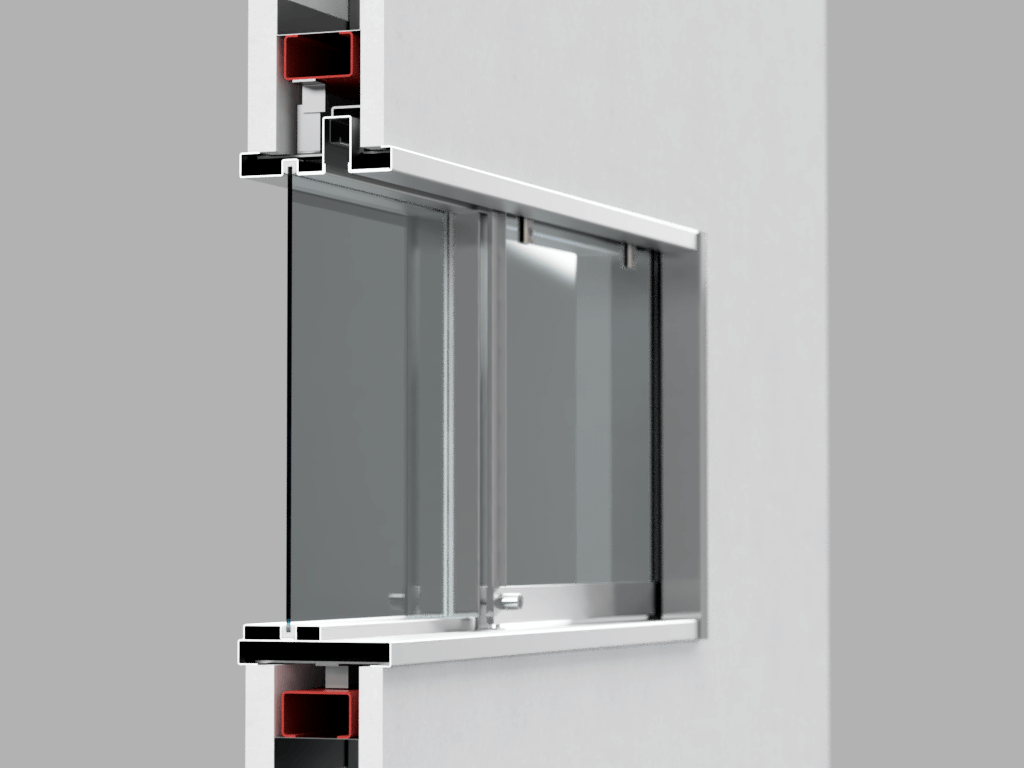

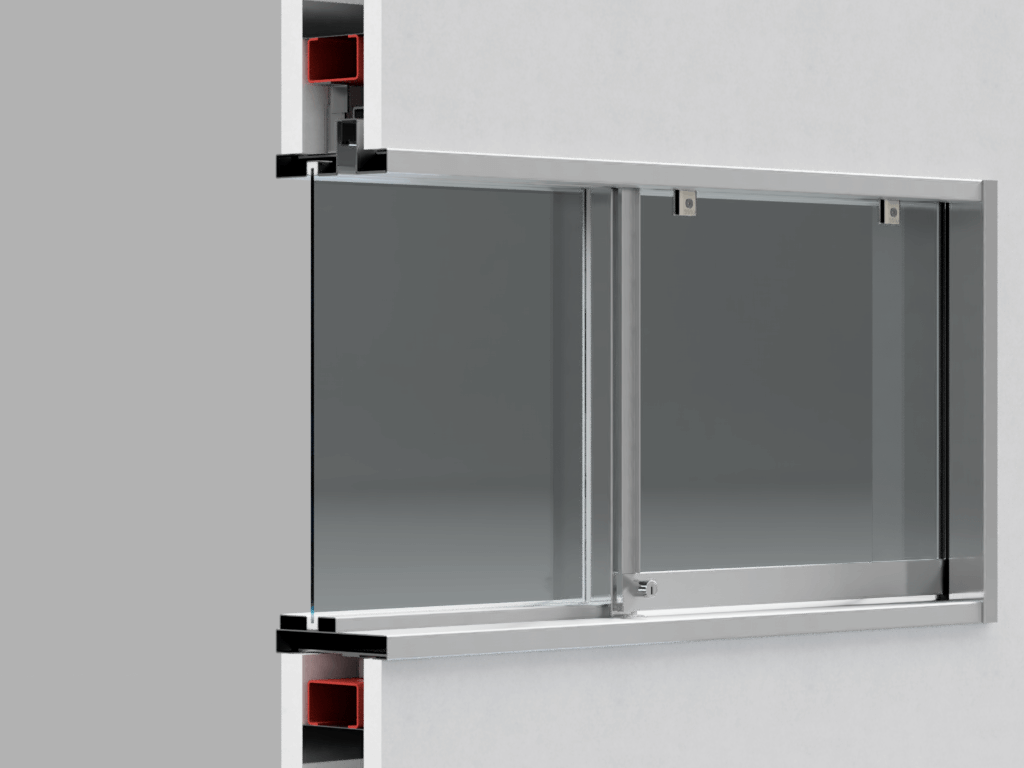

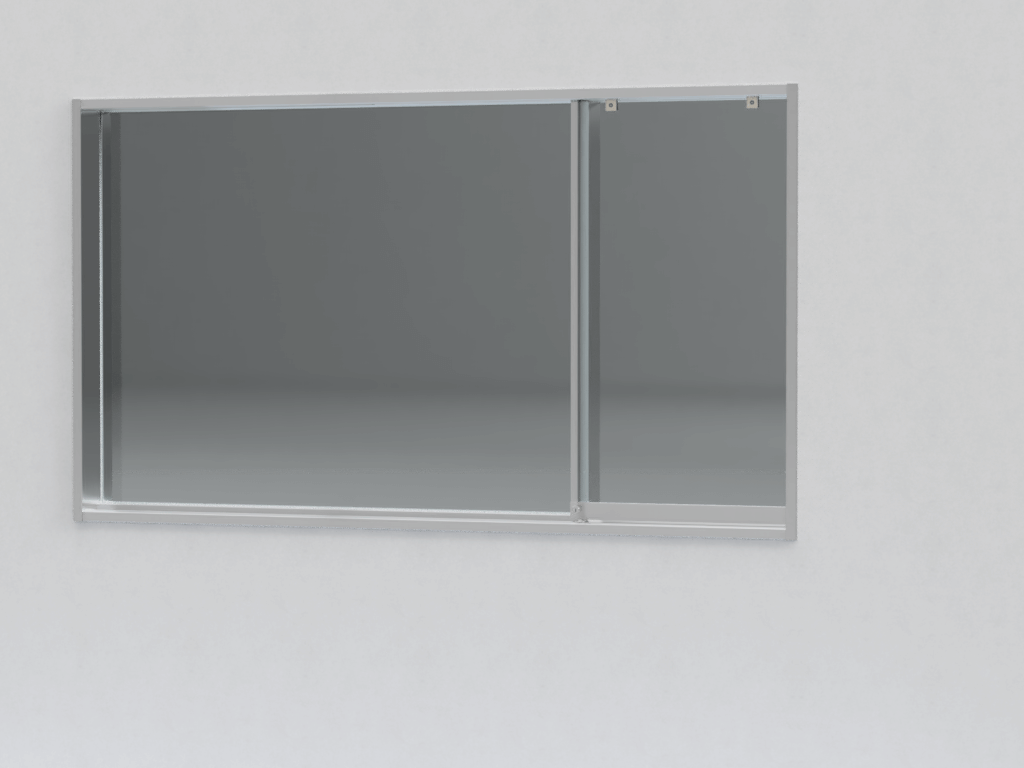

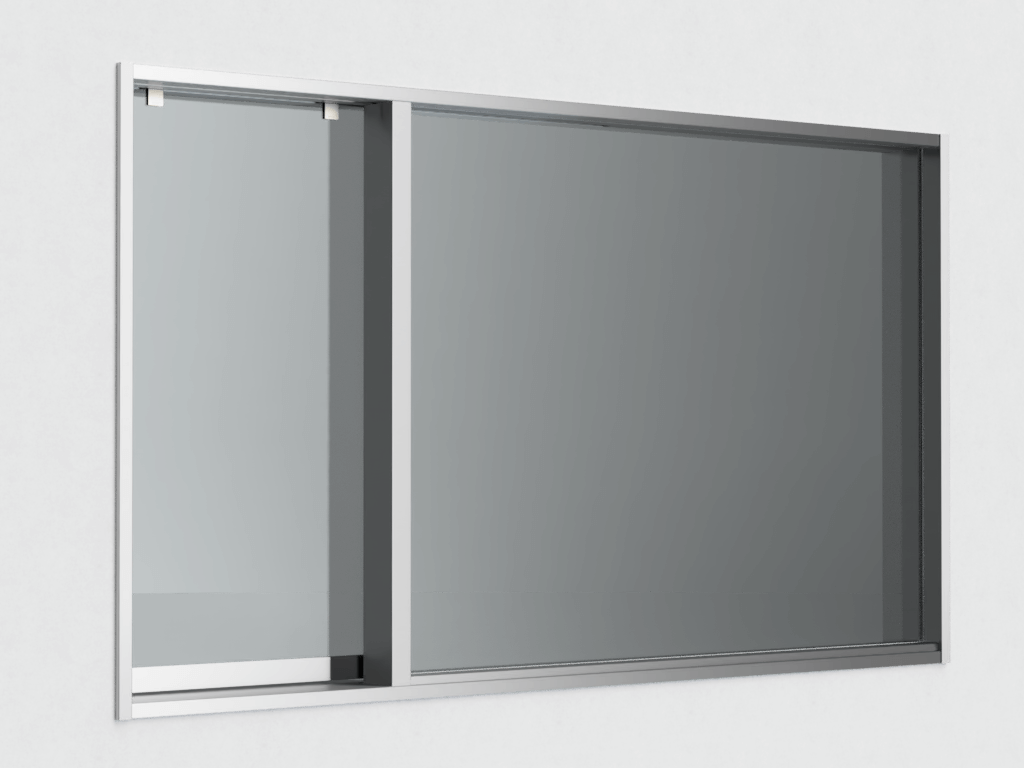

施設内の調理室と管理室を隔てる壁の開口部というシチュエーションです。SUS製の開口化粧枠にEP吊戸が取り付けられており、開口部の2/3はFIXガラスです。調理室側には、ボード12.5㍉×2枚に加えケイカル6㍉が描かれていますので防水区画と考えられます。管理室側に内鍵がついています。裏表を変えればスーパーの売場と調理場を隔てる壁の開口部の参考になります。また、防水区画抜きで考えれば、対面受付カウンターの参考にもなります。
