DRAWING DATA
図面ダウンロード
8・10ミリガラス用ポイントタイプ軸吊蝶番※ブル図面
設計する際の施工図および図面の制作時にご活用ください。
CADデータだけでなくPDF形式でもダウンロードいただくことが可能です。
特徴

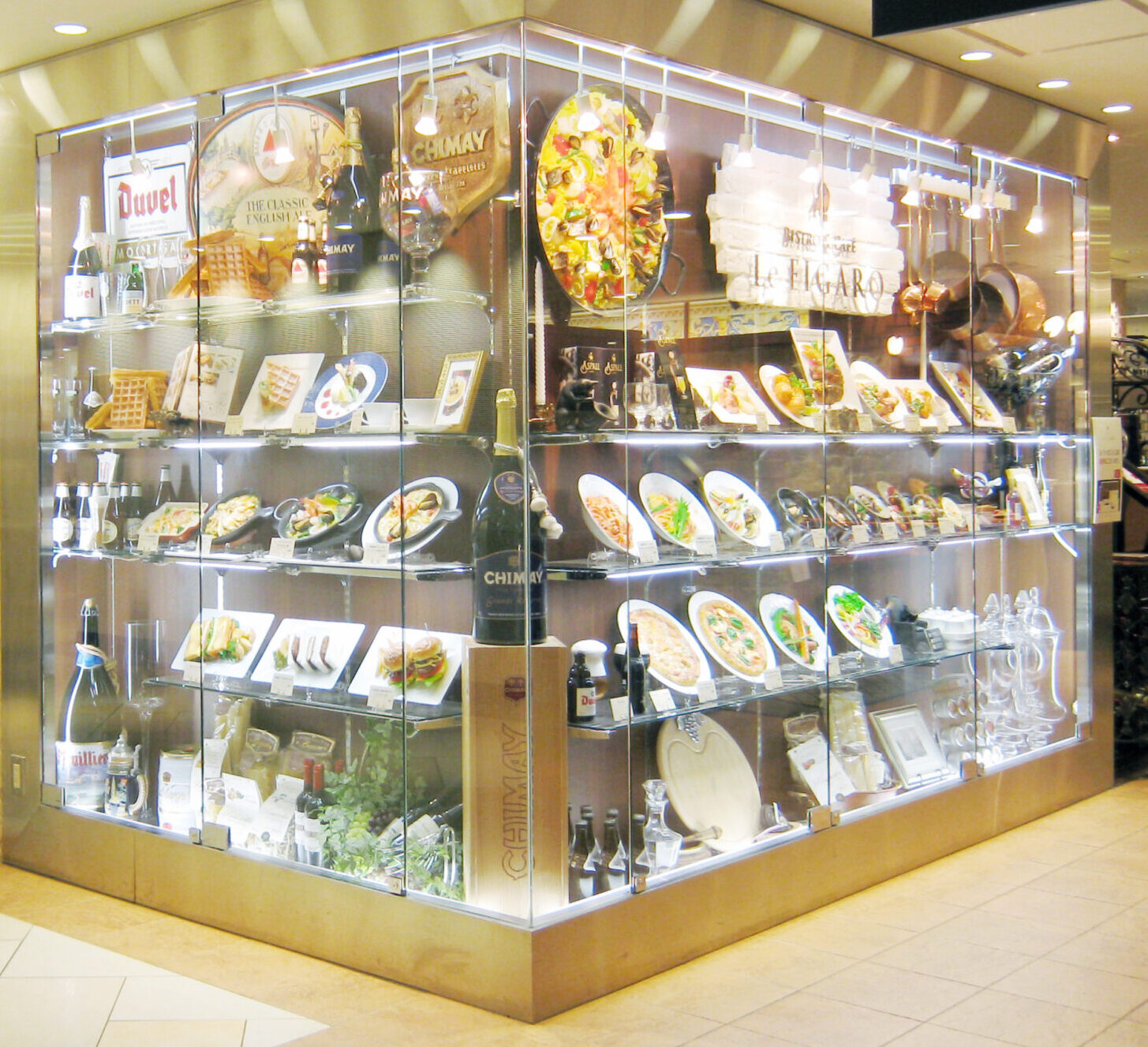

8・10 mmガラス専用に設計されたポイントタイプの軸吊りヒンジです。大型ガラス対応の高強度、専用ロックなどブルシリーズで揃えれる高意匠金具シリーズです。 最大35kgのガラスに対応し。高い耐荷重と耐久性を実現しています。、壁面展示ショーケースなどに最適です
使用場所
物販 / アパレル / 時計：壁面展示ケース、造作ケース、壁面ケース
美術館 / 博物館：壁面展示ケース、造作ケース、壁面ケース
学校：トロフィーケース
病院：壁面展示ケース、造作ケース、壁面ケース
ゲームセンター / パチンコ / 娯楽施設：壁面展示ケース、造作ケース、壁面ケース
図面をダウンロードいただく際の注意事項
- 図面データの内容は製品の改良等により、予告なく変更・改訂する場合があります。
- ダウンロードによって生じた損害について当社は一切の責任を負いかねます。
- 製品製造上の寸法公差がありますので、図面データ寸法が異なる場合があります。
- 図面データには簡略化している部分がございます。
- 図面の掲載内容は製品の在庫を保証するものではありません。
- 商品に関する限定された情報であることをあらかじめご了承ください。
