DRAWING DATA
図面ダウンロード
調剤窓図面
設計する際の施工図および図面の制作時にご活用ください。
CADデータだけでなくPDF形式でもダウンロードいただくことが可能です。
特徴

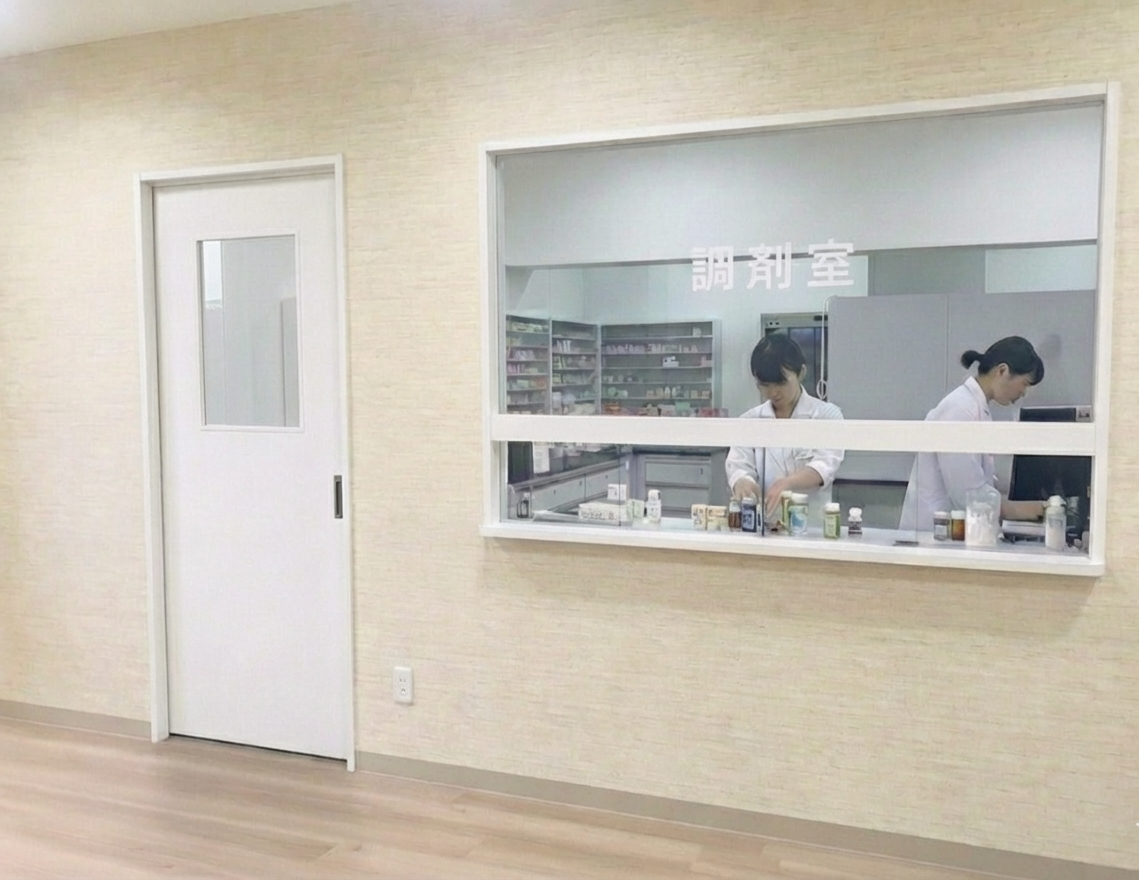

薬局・ドラッグストア・病院の調剤室に必要な透視面（窓口）を想定して設計された、調剤室用ガラス窓ユニットです。薬機法の考え方に配慮した既製品サイズとし、化粧枠付きの窓として一体化することで、窓まわりの仕様検討や部材手配の分散を抑え、図面を配置するだけで納まりやすい設計を実現しています。西日本・東日本の自治体基準を参考に既製品化しており、サイズやタイプの組み合わせによって、自治体ごとに異なる調剤室基準にも対応しやすい構成です。図面データを活用することで、細かな納まり検討や作図作業の工数を軽減し、設計・施工にかかる負担を効率的に抑えることができます。化粧枠・ガラス・引き戸機構をまとめた窓ユニットとすることで、従来は外注していた工程や手配を整理しやすくなり、設計から施工までの流れをシンプルに統一できます。FIX窓・らんま付引き戸窓・引き戸窓の3タイプを用意しており、調剤室のレイアウトや運用方法に応じた選定が可能です。
使用場所
薬局・ドラッグストア・病院：調剤室
図面をダウンロードいただく際の注意事項
- 図面データの内容は製品の改良等により、予告なく変更・改訂する場合があります。
- ダウンロードによって生じた損害について当社は一切の責任を負いかねます。
- 製品製造上の寸法公差がありますので、図面データ寸法が異なる場合があります。
- 図面データには簡略化している部分がございます。
- 図面の掲載内容は製品の在庫を保証するものではありません。
- 商品に関する限定された情報であることをあらかじめご了承ください。
