こんにちは　スリーナイン島野の松浦です。

今回は、ガラス吊引戸の仕様変更（EPシリーズ→HAシリーズ）についてご説明いたします。 耐久性はそのままに、意匠面と安全性を高めたことで使い勝手がさらに向上しました。

■主な仕様変更のポイント

デザインが「ポイント型」から「ライン型」に変更 → どんなシーンにも合う、デザインを損なわないスマートなデザインに！

ガラス加工が不要に

ガラスの穴明加工がなくなったことで、引戸自体の安全が高まります。

■ 仕様変更によるメリット

・加工の手間を削減！

ガラスの穴明加工が不要なため、リードタイムの短縮とコスト削減が可能になります

・ガラス強度がアップ！

ガラスの加工がないため、ガラス本来の強度を維持。安全性が飛躍的に向上します。

・選定がスムーズに！

ガラス用とアクリル用でそれぞれ仕様が異なります。素材に合わせ最適な選択が可能になりました。_{※アクリル板は5mm・6mm厚のみ対応となります。}

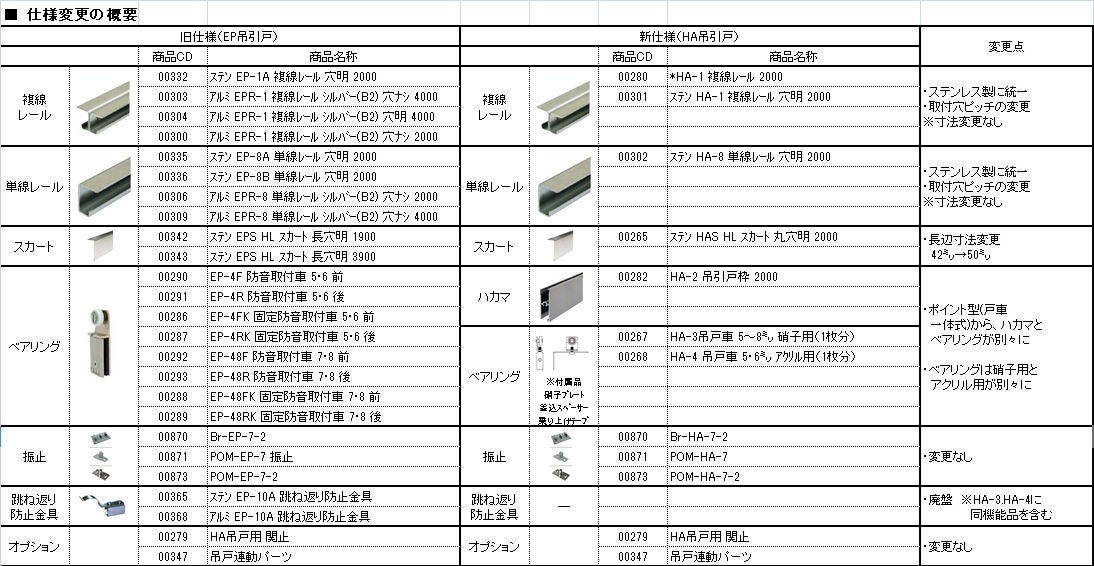

■ 仕様変更

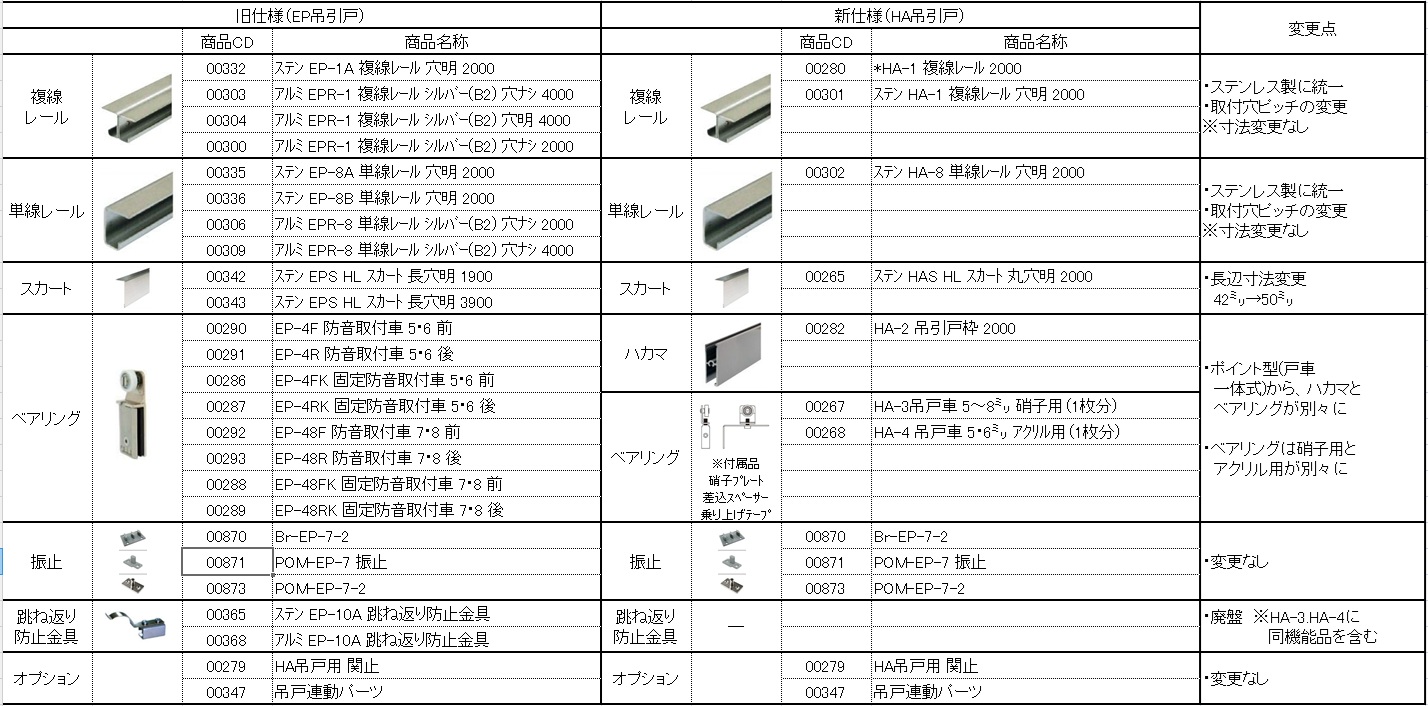

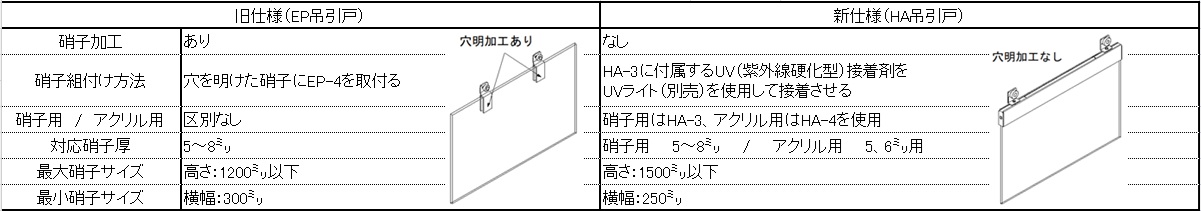

■ 新旧仕様の異なる点

■　新旧仕様で変わらない点

• 耐荷重→ 1枚　24㎏ 迄
• レール→ 寸法変更はありません※取付穴ピッチは異なりますが、ご使用に問題ありません
• 振止→ 変更ありません
• 吊戸用→ 関止 変更ありません
• 吊戸連動パーツ→ 変更ありません
• その他→ 下部に使用する ハカマ、端カバー、プッシュ錠は変更ありません

■取扱説明書_{※硝子寸法の求め方は取扱説明書に記載しております}

硝子用 　 https://www.999shimano.com/wps/wp-content/uploads/2024/11/ha_torisetsu.pdf

アクリル用 https://www.999shimano.com/pdf/ha_torisetsu_ac.pdf

■図面データ_{※DXF　DWG　PDF} 　　

2線仕様 　 https://www.999shimano.com/download/%ef%bd%9a-001-2/ 　　

単線仕様 　 https://www.999shimano.com/download/%ef%bd%9a-001-1/

■HA吊戸 変更に伴う、良くある質問

・EP吊戸の硝子が割れた場合、補修部品はあるのですか？

➡　引戸部品（HA-2、HA-3）は互換性がありません　レールのW寸法（間口寸法-100㍉→50㍉）も変更になるため、交換して頂く必要があります
・アクリルは使用できますか？

➡　HA-4 吊戸車 5.6㍉ アクリル用をご使用ください
・3線、4線での使用はできますか？

➡　ご使用することは可能です　但し、振止が破損する可能性があるので推奨はしていません
・施工方法を教えてください

➡　硝子用　又は　アクリル用　取扱説明書をご参照ください
・硝子寸法はどのように出せば良いですか？

➡　硝子用　又は　アクリル用　取扱説明書をご参照ください
・硝子プレートとUVライトが必要な理由が分からない

➡　硝子用取扱説明書をご参照ください

■ まとめ EPシリーズからHAシリーズに仕様変更したことで、施工性・デザイン性・安全性がさらに向上しました！ デザイン、施工、管理など、すべての面でメリットを感じていただける変更となっております。

…………………………………………………………………………………………
